Cables de fibra óptica FTTH para exteriores
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | TTI Fiber |
| Certificación: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Número de modelo: | ADSS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | Negociable |

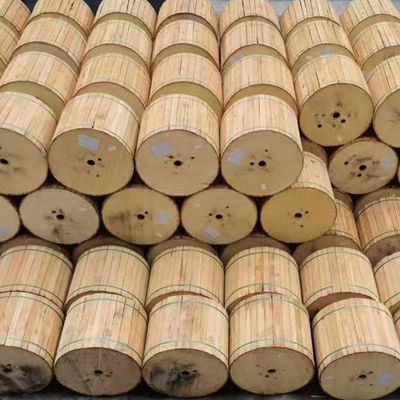

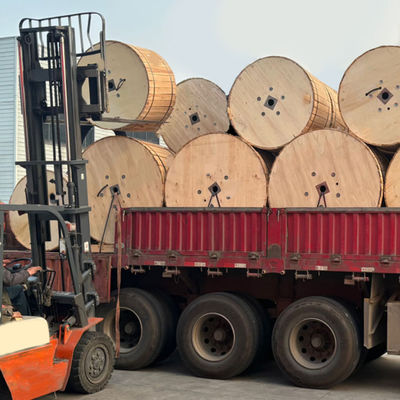

| Detalles de empaquetado: | Tambor de madera |
| Tiempo de entrega: | 5-8 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1 km/tambor u otras longitudes de paquete personalizadas |
|
Información detallada |
|||
| Color: | Color negro, generalmente negro, azul u otros, aqua, amarillo | Material: | Disponible a pedido del cliente, PVC |
|---|---|---|---|
| Tipo de fibra: | G652D, G657A2, modo único o modo multi, G657, fibra de modo único | Aplicación: | FTTH, al aire libre, aéreo, cable de fibra óptica al aire libre blindado, transmisión de señal de au |
| Certificación: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Número de conductores: | ≥ 10, 2, 6 |
| Tipo: | Cable de fibra óptica de 24 centros de fibra coaxial, fabricación profesional de fibra óptica con co | Nombre del producto: | Cable de lanzamiento de fibra óptica, cable de caída FTTH, 2core FTTH FTTH Modo único/exterior Fibra |
| Conteo de fibra: | 2 Core, 2/4/6/8/12 Core, 1-144 Core, 1 núcleos, 1/2/4 Core | Longitud: | Como se requiere, 1 km, 2 km u otro requieren |
| Material de la chaqueta: | LSZH, PVC, PE, TPU, PVC/LSZH | Temperatura de funcionamiento: | -55 ~ + 85 ° C, -20 ℃ a 70 ℃, -40 ° C a + 70 ° C |
| Paquete: | Bolsa de plástico, cartón, 1 km/rollo | Vaina: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Diámetro de cable: | 0.25 mm, 2.2 ± 0.07 | Miembro de la fuerza: | alambre de acero, alambre metálico, FRP |
| Nombre: | cable de fibra al aire libre de cable de caída de ftth, fibra óptica Patchcord | Fortalecer miembro: | FRP o acero 0.4 mm/0.45 mm/0.5 mm, 1 alambre de acero+ 2 FRP |
| Resaltar: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
Descripción de producto
| Atributo | Valor |
|---|---|
| Color | Negro, generalmente color negro, azul u otros, aguamarina, amarillo |
| Material | Disponible a petición del cliente, PVC |
| tipo de fibra | G652D, G657A2, monomodo o multimodo, G657, fibra monomodo |
| Solicitud | FTTH, EXTERIOR, Aéreo, cable de fibra óptica exterior blindado, Transmisión de señal de audio |
| Proceso de dar un título | ISO9001, ROHS, CE, CE y ROHS, ISO9001/CE/ROHS |
| Número de conductores | ≥ 10, 2, 6 |
| Tipo | Coaxial, cable de fibra óptica FTTH de 24 núcleos, conector sma de fibra óptica de fabricantes profesionales, fibra óptica desnuda, monomodo o multimodo |
| Nombre del producto | cable de lanzamiento de fibra óptica, cable de bajada ftth, fibra óptica monomodo interior/exterior FTTH de 2 núcleos, conjunto de cable de fibra óptica de campo blindado de 2 núcleos para operación en campo, cable de bajada de fibra óptica de 1, 2 y 4 núcleos |
| recuento de fibras | 2 núcleos, 2/4/6/8/12 núcleos, 1-144 núcleos, 1 núcleo, 1/2/4 núcleos |
| Longitud | Según sus necesidades, 1 KM, 2 KM u otros requisitos |
| Material de la chaqueta | LSZH, PVC, PE, TPU, PVC/LSZH |
| Temperatura de funcionamiento | -55~+85°C, -20°C a 70°C, -40°C a + 70°C |
| Paquete | Bolsa de plástico, cartón, 1 km/rollo |
| Vaina | MDPE/HDPE, PLENUM, LSZH, PVC, etc. |
| Diámetro del cable | 0,25 mm, 2,2 ± 0,07 |
| Miembro de fuerza | alambre de acero, alambre metálico, FRP |
| Nombre | Cable de caída ftth Cable de fibra óptica para exteriores, cable de conexión de fibra óptica |
| Fortalecer miembro | FRP o acero 0,4 mm/0,45 mm/0,5 mm, 1 alambre de acero+ 2 FRP |
Cable de fibra óptica al aire libre FTTH ADSS 2 4 6 8 12 24 48 72 Cable de fibra óptica aérea de 96 núcleos

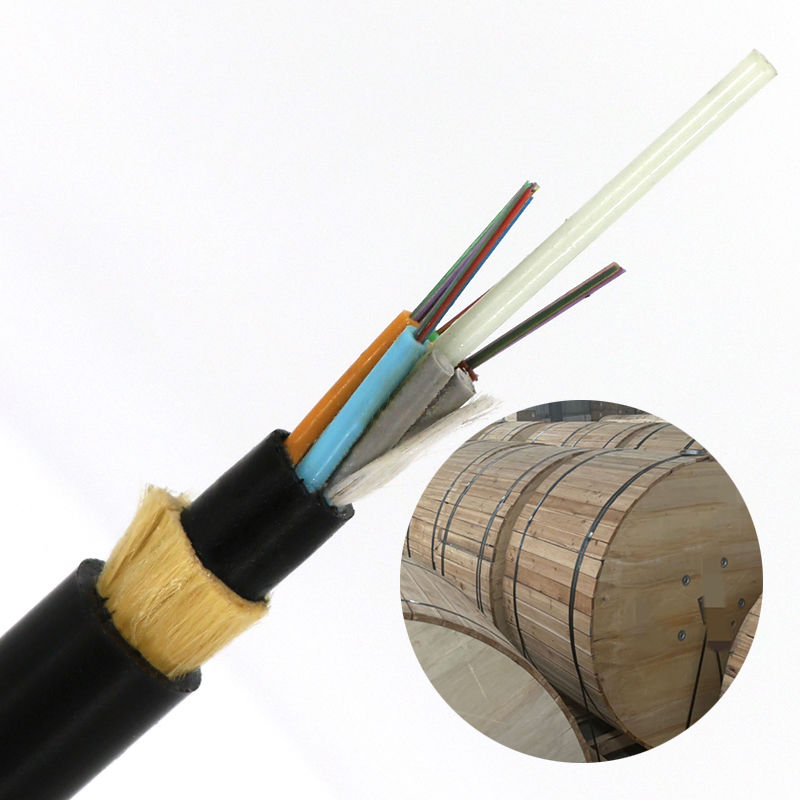

La estructura del cable de fibra óptica ADSS adopta una estructura trenzada de capas de tubos sueltos, la fibra de 250 µm se coloca en un tubo suelto hecho de material de alto módulo y el tubo suelto se llena con un compuesto impermeable. El tubo suelto (y la cuerda de relleno) se enrolla alrededor del núcleo de refuerzo central (FRP) no metálico para formar un núcleo de cable compacto, y el espacio del núcleo del cable se llena con ungüento bloqueador de agua. El núcleo del cable se extruye con una funda interior de polietileno (PE), luego se retuerce con aramida para reforzarlo y, finalmente, se extruye con una funda exterior de polietileno (PE) o una funda exterior AT.
El diseño del cable óptico ADSS considera plenamente la situación real de las líneas eléctricas y es adecuado para diferentes niveles de líneas de transmisión de alto voltaje. La funda de polietileno (PE) se puede utilizar para líneas eléctricas de 10 kV y 35 kV; Para líneas eléctricas de 110 kV y 220 kV, el punto de suspensión del cable óptico se debe determinar calculando la distribución de la intensidad del campo eléctrico y se debe utilizar la cubierta exterior. Al mismo tiempo, la dosificación de fibra de aramida y el proceso de trenzado perfecto están cuidadosamente diseñados para cumplir con los requisitos de aplicación de diferentes tramos.
- Diámetro de cable pequeño (adaptado al mal clima), peso ligero, luz de 100 m, carga baja en la torre.
- Estructura no metálica, buen aislamiento, anti-truenos.
- Tecnología de producción fina, fuerza uniforme para hilo de aramida, con flexibilidad de tensión superior.
| Condiciones climáticas | A | B | do | D |
|---|---|---|---|---|
| Velocidad del viento (m/s) | 25 | 35 | 10 | 10 |
| Formación de hielo (m/s) | 0 | 0 | 5 | 10 |
| Carga adicional(N/m) | 0,7 | 0,7 | 2.5 | 4.4 |
| Artículo | G.652 | G.655 | 50/125um | 62,5/125 um |
|---|---|---|---|---|
| Atenuación a 850 nm | ≤3,0 dB/km | ≤3,2 dB/km | ||
| Atenuación a 1300 nm | ≤1,0 dB/km | ≤1,2 dB/km | ||
| Atenuación a 1310 nm | ≤0,36dB/km | ≤0,40 dB/km | ||
| Atenuación a 1550 nm | ≤0,22 dB/km | ≤0,23 dB/km | ||
| Ancho de banda @ 850 nm | ≥500MHZ.km | ≥200MHZ.km | ||
| Ancho de banda @ 1300 nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| Apertura numérica | 0,200±0,015NA | 0,275±0,015NA | ||
| Longitud de onda de corte del cable | ≤1260 mm | ≤1450 mm |
| Diámetro de referencia (mm) | RTS (kN) | estera(kN) | Área seccional del elemento de tracción (mm²) | Módulo de elasticidad (kN/mm²) | Coeficiente de expansión térmica (10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0,9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0,6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
| Luz(m) Adaptarse a las condiciones meteorológicas | Peso (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, EN: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, EN: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, EN: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, EN: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, EN: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, EN: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, EN: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, EN: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, EN: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, EN: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, EN: 204 |
