Cable de fribra óptica al aire libre del OEM
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | TTI Fiber |
| Certificación: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Número de modelo: | ADSS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000 |
|---|---|
| Precio: | Negociable |

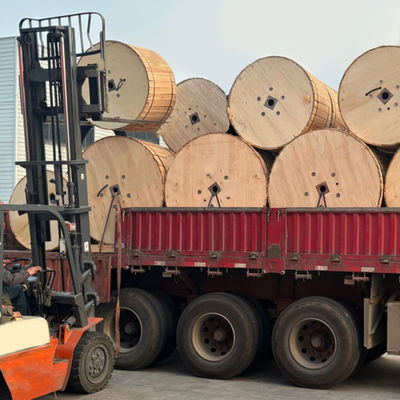

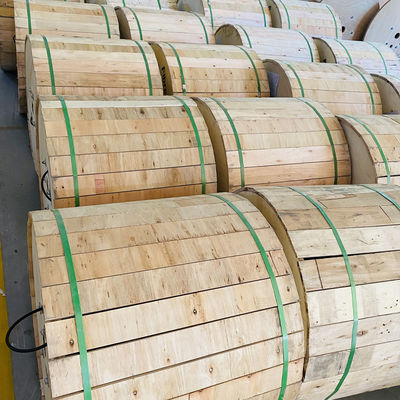

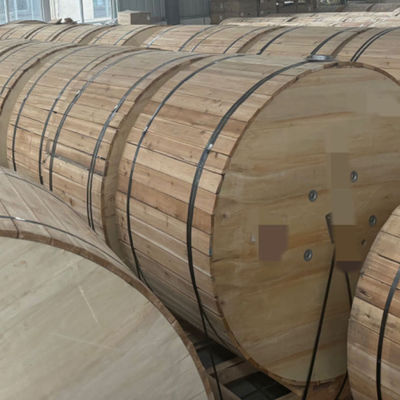

| Detalles de empaquetado: | Tambor de madera |
| Tiempo de entrega: | 5-8 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1 km/tambor u otras longitudes de paquete personalizadas |
|
Información detallada |
|||
| Color: | Color negro, generalmente negro, azul u otros, aqua, amarillo | Material: | Disponible a pedido del cliente, PVC |
|---|---|---|---|
| Tipo de fibra: | G652D, G657A2, modo único o modo multi, G657, fibra de modo único | Aplicación: | FTTH, al aire libre, aéreo, cable de fibra óptica al aire libre blindado, transmisión de señal de au |
| Certificación: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Número de conductores: | ≥ 10, 2, 6 |
| Tipo: | Cable de fibra óptica de 24 centros de fibra coaxial, fabricación profesional de fibra óptica con co | Nombre del producto: | Cable de lanzamiento de fibra óptica, cable de caída FTTH, 2core FTTH FTTH Modo único/exterior Fibra |
| Conteo de fibra: | 2 Core, 2/4/6/8/12 Core, 1-144 Core, 1 núcleos, 1/2/4 Core | Longitud: | Como se requiere, 1 km, 2 km u otro requieren |
| Material de la chaqueta: | LSZH, PVC, PE, TPU, PVC/LSZH | Temperatura de funcionamiento: | -55 ~ + 85 ° C, -20 ℃ a 70 ℃, -40 ° C a + 70 ° C |
| Paquete: | Bolsa de plástico, cartón, 1 km/rollo | Vaina: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Diámetro de cable: | 0.25 mm, 2.2 ± 0.07 | Miembro de la fuerza: | alambre de acero, alambre metálico, FRP |
| Nombre: | cable de fibra al aire libre de cable de caída de ftth, fibra óptica Patchcord | Fortalecer miembro: | FRP o acero 0.4 mm/0.45 mm/0.5 mm, 1 alambre de acero+ 2 FRP |
| Resaltar: | OEM outdoor fiber optic cable,ADSS aerial fiber optic cable,self-supporting fiber optical cable |
||
Descripción de producto
| Atributo | Valor |
|---|---|
| Color | Negro, generalmente color negro, azul u otros, Aqua, amarillo |
| Material | Disponible bajo pedido del cliente, PVC |
| Tipo de fibra | G652D, G657A2, monomodo o multimodo, G657, Fibra monomodo |
| Aplicación | FTTH, EXTERIOR, Aéreo, cable de fibra óptica blindado para exteriores, Transmisión de señal de audio |
| Certificación | ISO9001, ROHS, CE, CE y ROHS, ISO9001/CE/ROHS |
| Número de conductores | ≥ 10, 2, 6 |
| Tipo | Coaxial, cable de fibra óptica FTTH de 24 núcleos, fabricantes profesionales Conector SMA de fibra óptica, fibra óptica desnuda, monomodo o multimodo |
| Nombre del producto | cable de lanzamiento de fibra óptica, cable de bajada ftth, fibra óptica monomodo de 2 núcleos FTTH para interiores/exteriores, conjunto de cable de fibra óptica de campo de 2 núcleos blindado para operación de campo, cable de bajada de fibra óptica de 1 2 4 núcleos |
| Recuento de fibras | 2 núcleos, 2/4/6/8/12 núcleos, 1-144 núcleos, 1 núcleo, 1/2/4 núcleos |
| Longitud | según sus necesidades, 1KM, 2KM u otros requisitos |
| Material de la cubierta | LSZH, PVC, PE, TPU, PVC/LSZH |
| Temperatura de funcionamiento | -55~+85°C, -20℃ a 70℃, -40°C a + 70°C |
| Paquete | Bolsa de plástico, cartón, 1 km/rollo |
| Vaina | MDPE/HDPE, PLENUM, LSZH, PVC, etc. |
| Diámetro del cable | 0,25 MM, 2,2±0,07 |
| Elemento de resistencia | alambre de acero, alambre metálico, FRP |
| Nombre | cable de bajada ftth Cable de fibra óptica para exteriores, latiguillo de fibra óptica |
| Elemento de refuerzo | FRP o Acero 0,4 mm/0,45 mm/0,5 mm, 1 alambre de acero + 2 FRP |

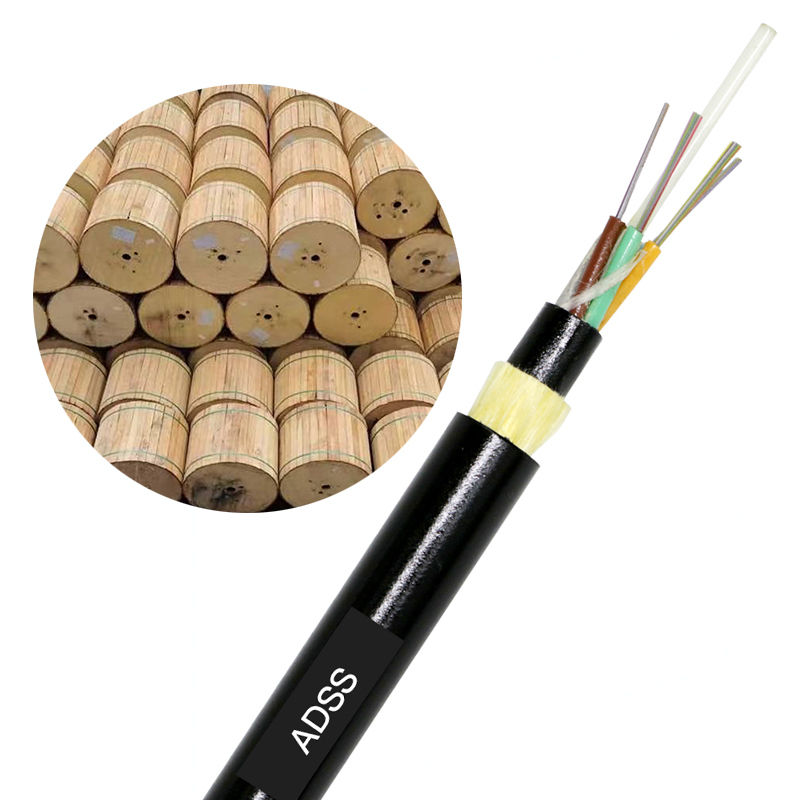

La estructura del cable de fibra óptica ADSS adopta una estructura trenzada de capa de tubo holgado, la fibra de 250µm se coloca en un tubo holgado hecho de material de alto módulo, y el tubo holgado se llena con un compuesto impermeable. El tubo holgado (y la cuerda de relleno) se enrolla alrededor del núcleo de refuerzo central no metálico (FRP) para formar un núcleo de cable compacto, y el espacio del núcleo del cable se llena con ungüento de bloqueo de agua. El núcleo del cable se extruye con una cubierta interior de polietileno (PE), luego se trenza con aramida para refuerzo y finalmente se extruye con una cubierta exterior de polietileno (PE) o una cubierta exterior AT.
El diseño del cable óptico ADSS considera completamente la situación real de las líneas eléctricas y es adecuado para diferentes niveles de líneas de transmisión de alto voltaje. Se puede utilizar una cubierta de polietileno (PE) para líneas eléctricas de 10 kV y 35 kV; Para líneas eléctricas de 110 kV y 220 kV, el punto de suspensión del cable óptico debe determinarse calculando la distribución de la intensidad del campo eléctrico, y se debe utilizar la cubierta exterior at. Al mismo tiempo, la dosis de fibra de aramida y el proceso de trenzado perfecto están cuidadosamente diseñados para cumplir con los requisitos de aplicación de diferentes tramos.
- Diámetro de cable pequeño (adaptado para climas adversos), peso ligero, tramo de 100 m, baja carga adjunta en la torre.
- Estructura no metálica, buen aislamiento, anti-trueno.
- Tecnología de producción fina, fuerza uniforme para hilo de aramida, con flexibilidad superior a la tensión.
- Se puede erigir continuamente. Esperanza de vida superior a 30 años.
- Utilice la cubierta AT, rendimiento de resistencia al seguimiento mejorado, peso ligero, diámetro de cable pequeño, reduzca la influencia del hielo y el viento, y la carga en la torre y el soporte se reduce, con gran tramo.
- Tiene excelentes propiedades de tracción y características de temperatura.
| Condiciones climáticas | A | B | C | D |
|---|---|---|---|---|
| Velocidad del viento (m/s) | 25 | 35 | 10 | 10 |
| Formación de hielo (m/s) | 0 | 0 | 5 | 10 |
| Carga extra (N/m) | 0,7 | 0,7 | 2,5 | 4,4 |
| Artículo | G.652 | G.655 | 50/125um | 62,5/125um |
|---|---|---|---|---|
| Atenuación @850nm | ≤3,0dB/km | ≤3,2dB/km | ||
| Atenuación @1300nm | ≤1,0dB/km | ≤1,2dB/km | ||
| Atenuación @1310nm | ≤0,36dB/km | ≤0,40dB/km | ||
| Atenuación @1550nm | ≤0,22dB/km | ≤0,23dB/km | ||
| Ancho de banda @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| Ancho de banda @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| Apertura numérica | 0,200±0,015NA | 0,275±0,015NA | ||
| Longitud de onda de corte del cable | ≤1260mm | ≤1450mm |
| Diámetro de referencia (mm) | RTS (kN) | MAT (kN) | Área de sección transversal del elemento de tracción (mm²) | Módulo de elasticidad (kN/mm²) | Coeficiente de expansión térmica (10-6/K) |
|---|---|---|---|---|---|
| 11,8 | 10 | 4 | 4,6 | 7,6 | 1,8 |
| 12 | 15 | 6 | 7,6 | 8,3 | 1,5 |
| 12,3 | 20 | 8 | 10,35 | 9,45 | 1,3 |
| 12,6 | 24 | 10 | 13,8 | 10,8 | 1,2 |
| 12,8 | 30 | 12 | 14,3 | 11,8 | 1 |
| 13,1 | 36 | 15 | 18,4 | 13,6 | 0,9 |
| 13,5 | 45 | 18 | 22 | 16,4 | 0,6 |
| 13,8 | 53 | 22 | 26,4 | 18 | 0,3 |
| 14,4 | 60 | 26 | 32,2 | 19,1 | 0,1 |
| 14,6 | 70 | 28 | 33 | 19,6 | 0,1 |
| 14,8 | 85 | 34 | 40 | 20,1 | 0,1 |
| Peso (kg/km) | A | B | C | D | PE | AT |
|---|---|---|---|---|---|---|
| 117 | 160 | 100 | 140 | 100 | 117 | 124 |
| 121 | 230 | 150 | 200 | 150 | 121 | 129 |
| 126 | 300 | 200 | 290 | 200 | 126 | 134 |
| 133 | 370 | 250 | 350 | 250 | 133 | 141 |
| 138 | 420 | 280 | 400 | 280 | 138 | 145 |
| 145 | 480 | 320 | 460 | 320 | 145 | 153 |
| 155 | 570 | 380 | 550 | 380 | 155 | 163 |
| 163 | 670 | 460 | 650 | 460 | 163 | 171 |
| 177 | 750 | 530 | 750 | 510 | 177 | 186 |
| 182 | 800 | 560 | 800 | 560 | 182 | 191 |
| 195 | 880 | 650 | 880 | 650 | 195 | 204 |
